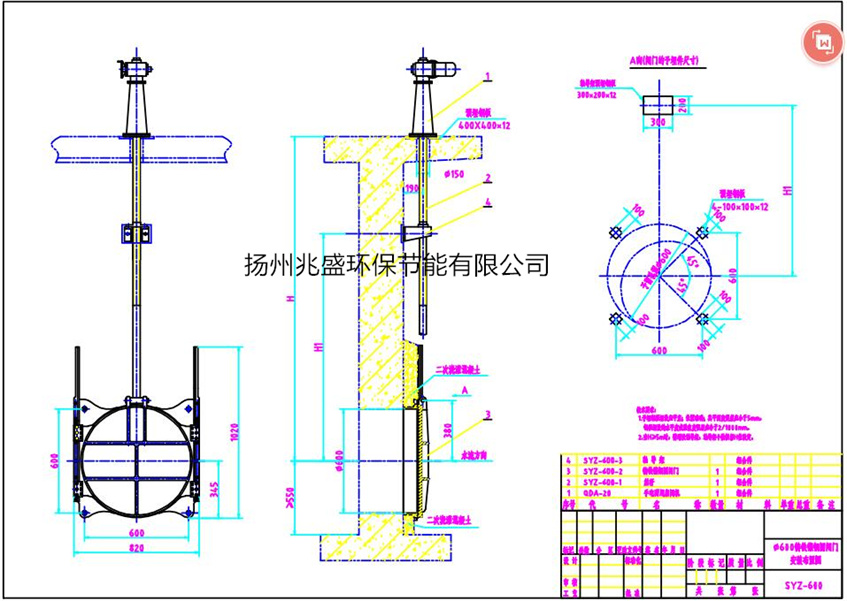

SYZ600鑄鐵圓閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。
圖紙點擊下載：
SYZ-600鑄鐵鑲銅圓閘門.rar
SYZ600鑄鐵圓閘門平門門葉安裝精度響應表
序號 | 檢測項目名稱（mm） | 投標書要求精度（mm） | 投標人承諾精度（mm） | 使用的檢測工具及精度等級 |
1 | 主輪踏面誤差 | ≤0.5 | ≤0.5 | 標準長度量具、水準儀 |
2 | 水封座板平面誤差 | ＜0.5 | ＜0.5 | 標準長度量具、水準儀 |
3 | 兩側止水中心距離 | ±3.0 | ±3.0 | 標準長度量具 |
4 | 頂止水中心至底止水底緣 | ±3.0 | ±3.0 | 標準長度量具 |
5 | 止水表面的平面度 | 2.0 | 2.0 | 水準儀 |
6 | 閘門傾斜 | ＜門高的1/1000 | ＜門高的1/1000 | 水準儀 |
